후부 반사기

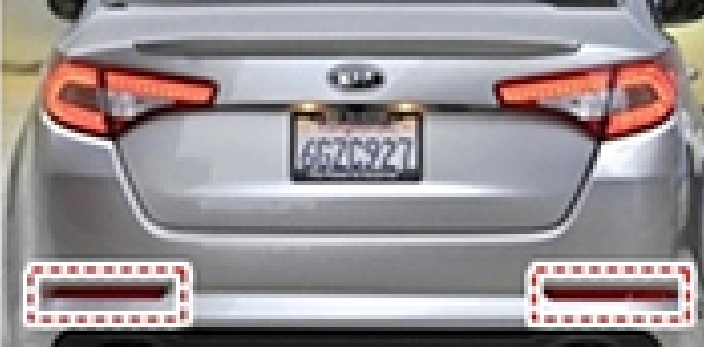

후부반사기 (REAR REFLEX REFLFXTOR)는 반사경 역할을 하는 부품으로야간 또는 터널과 같이 어두운 주변 환경에서 불빛을 받을 경우
빛이 반사되어 후행하는 운전자에게 자동차의 위치(포지션,Posoition)을 알려주어 안전거리 유지 및 차선 변경 시 도움을 주는 기능을 한다.
좁은 골목길에 주차되어 있는 차량도 불빛을 받을 경우 빛이 반사되어 운전자가 주차되어 있는 차량을 멀리서도 알아 차릴 수 있는 것이다.

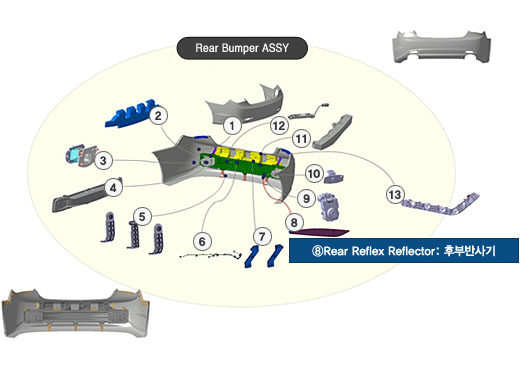

후부반사기는 후크와 태핑 스크류를 사용하여 조립한다.

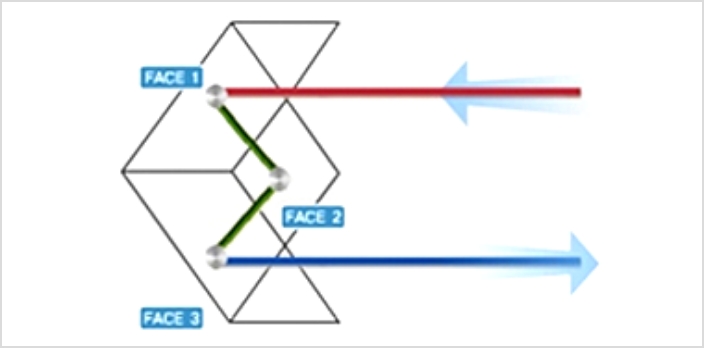

반사경 작동원리
비춰지는 빛이 뒤로 빠져 나가지 않고 앞으로 보내어지게 하는 역할
직교하는 3개의 경면에 빛이 들어가면, 3회 반사하여 입사한 방향과 동일한 방향으로 되돌아오는 원리
자동차, 오토바이, 자전거, 각 종 도로 안전 표지판,안전 삼각 정지판 등

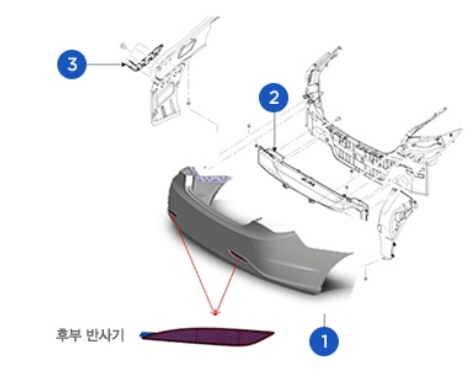

- 1리어 범퍼 커버
- 2에너지 업 소비구
- 3리어 범퍼 커버 사이드 브라켓
참조
- 스크류 드라이버 또는 리무버를 사용하여 탈거할 때 보호 테이프를 감아서 사용할 것
- 손을 다치지 않도록 장갑을 착용할 것
- 범퍼 커버와 패널에 손상을 주지 않도록 주의할 것
- 1리어 컴비네이션 램프 커버(A)를 탈거한다.
- 2커넥터(B)를 분리하고 장착된 너트를 푼다.
- 3리어 컴비네이션 램프를 탈거한다.
- 4리어 범퍼 사이드 측 클립 및 스크류를 풀어 사이측을 분리한다.
- 5리어 범퍼 하단에 장착된 볼트를 푼다.
- 6러기지 커버 매트를 탈거한다. (BD그룹-내장에 “트렁크 트림”편 참조)
- 7트랜스버스 트림을 탈거한다. (BD그룹-내장에 “트렁크 트림”편 참조)
- 8러기지 사이드 트림을 탈거한다. (BD그룹-내장에 “트렁크 트림”편 참조)
- 9리어 범퍼 와이어링 커넥터(A)를 분리한다.
- 10장착된 스크류를 풀고 리어 범퍼(A)를 분리한다.
- 11장착은 탈거의 역순이다.
