좌석 안전띠(안전벨트)

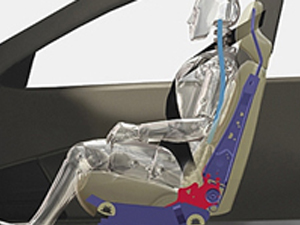

안전벨트는 탑승자와 차를 연결시킵니다.
충격 발생 시 안전벨트는 탑승자의 움직임을 제 위치에서 억제하여승객부 공간으로 내던져지거나 심각한 사고 발생 시 탑승자가 차량밖으로 튕겨나가지 않도록 보호합니다.
벨트를 잡아당겨 제 위치에 고정하는 간단한 조작만으로 충돌 시 사망이나 중상 위험을 50%이상 감소시킬수 있는 안전장치입니다.

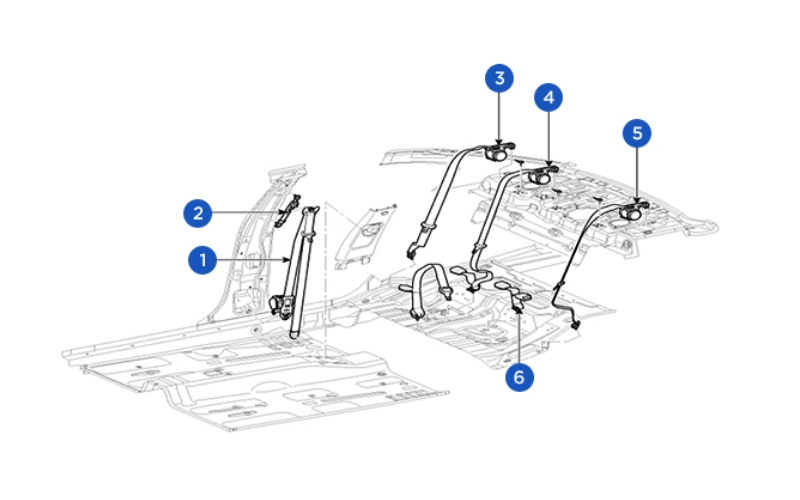

안전벨트 구성품
- 1프론트 안전 벨트
- 2하이트 어져스티
- 3리어 안전 벨트 (RH)
- 4리어 안전 벨트 (센터)
- 5리어 안전 벨트 (LH)
- 6리어 안전 벨트 버클
프런트 안전벨트 교환
주의안전벨트를 탈거하거나 장착시에 프리텐셔너에 손상을 주지 않도록 주의한다.
- 1아래의 부품을 먼저 탈거한다.
A. 프론트 시트 어셈블리 (BD그룹ㆍ시트&파워시트에 "프런트 시트"편 참조)
B. 프런트 및 리어 도어 스커프 트림 (BD그룹ㆍ내장에 "내장트림"편 참조)

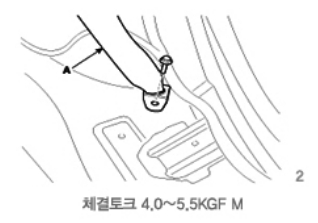

- 2안전벨트 로어 앵커 커버(A)를 위로 올리고 로어 앵커(B)를 탈거한다.
- 3클립 파손에 주의하여 센터 필라 로어 트림(A)를 탈거한다.
- 4센터 어퍼 필라 트림 장착 볼트를 풀고 센터 필라 어퍼 트림(A)를 탈거한다.
- 5장착된 볼트를 풀고 프런트 안전벨트 어퍼 앵커(A)를 탈거한다.

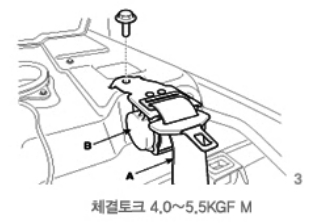

- 6프리텐셔너 커넥터 잠금 핀을 분리하고 커넥터(A)를 탈거한 후 프리텐셔너 장착 볼트를 풀고 프리텐셔너(B)를 탈거한다.
- 7장착은 탈거의 역순이다.
참조에어백 장착 후 점화 스위치를 ON했을 때 경고등이 약 6초간 점등되었다가 꺼지는지 확인한다.
일반타입
- 1아래의 부품을 탈거한다.

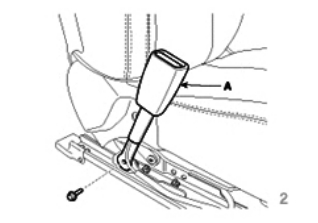

프런트 시트 어셈블리 (BD그룹ㆍ시트&파워시트에 "프런트 시트"편 참조) - 2장착된 볼트를 풀고 안전 벨트 버클(A)를 탈거한다.

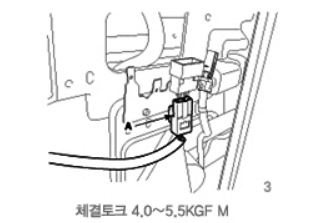

- 3커넥터 고정 클립(A)을 분리한다.
- 4장착은 탈거의 역순이다.
교환
주의전조등 탈거 시 전조등 렌즈나 펜더에 스크래치가 나지 않도록 주의한다.
- 1아래의 부품을 탈거한다.
A.리어시트 어셈블리 (BD그룹ㆍ시트&파워시트에 "리어시트"편 참조)
B.리어 필라 트림 (BD그룹ㆍ내장에 "내장트림"편 참조)
C.패키지 트레이 트림 (BD그룹ㆍ내장에 "내장트림"편 참조)
- 2장착된 볼트를 풀고 안전 벨트 버클(A)를 탈거한다.
- 3커넥터 고정 클립(A)을 분리한다.
- 4장착은 탈거의 역순이다.
리어 안전벨트 버클 교환
- 1리어 시트를 탈거한다.(BD그룹ㆍ시트&파워시트에 "리어시트"편 참조)
- 2장착된 볼트를 풀고 리어 시트 버클(A)를 탈거한다.
- 3장착은 탈거의 역순이다.
